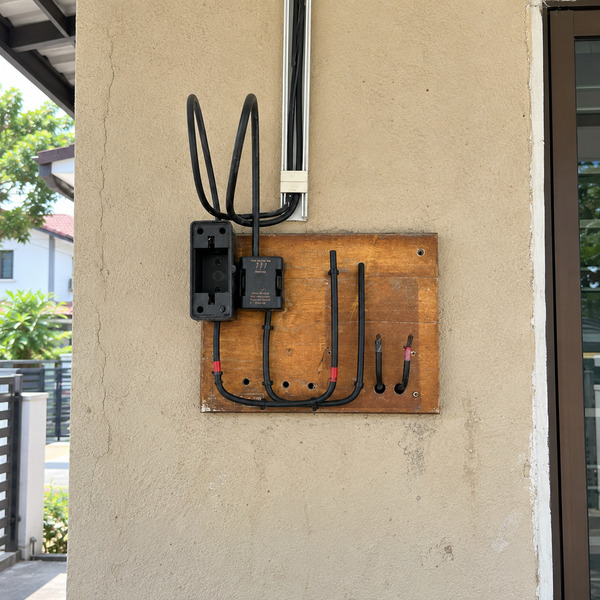

Panel meter TNB perlu disediakan di lokasi yang sesuai sebelum pemasangan meter dan penyambungan bekalan elektrik dapat dilakukan. Kedudukan, ketinggian serta akses ke panel perlu dirancang mengikut keadaan rumah atau premis.
Persediaan bukan sekadar memasang papan meter pada dinding. Laluan kabel, perlindungan panel, sambungan ke DB box dan jenis bekalan turut perlu dikenal pasti oleh kontraktor elektrik.
📲 Perlukan panel meter dan permohonan meter TNB? WhatsApp kami untuk mendapatkan perkhidmatan.
Kedudukan Panel Meter TNB
Panel meter perlu berada di tempat yang mudah diakses oleh petugas TNB untuk pemasangan, pemeriksaan dan bacaan meter. Lokasinya juga perlu sesuai dengan laluan kabel servis yang akan masuk ke premis.
Bagi panel yang dipasang pada dinding rumah, kedudukannya hendaklah menghadap pintu masuk utama dan mudah dicapai. Panel tidak sepatutnya terlindung di dalam bilik, di belakang binaan kekal atau di kawasan yang sukar dimasuki.
Untuk rumah yang mempunyai gate post, meter boleh ditempatkan pada gate post dengan akses dari bahagian hadapan. Kedudukan sebenar masih bergantung pada reka bentuk rumah, punca bekalan dan keadaan tapak.

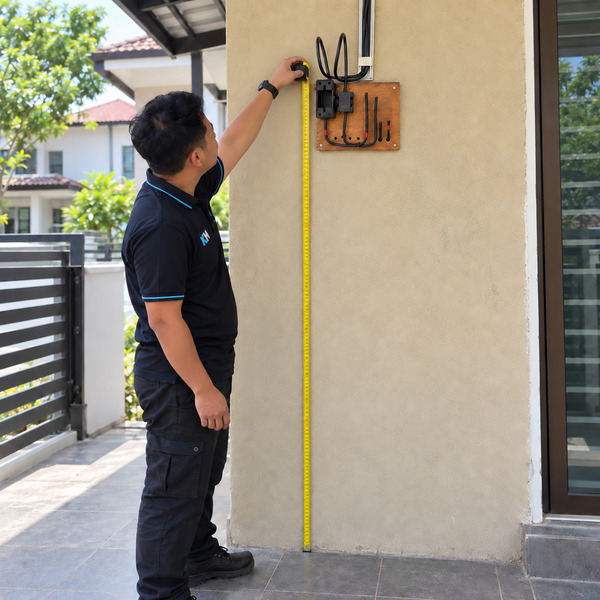

Ketinggian Panel Meter TNB
Ketinggian panel berbeza mengikut lokasi pemasangan:
- Panel pada dinding premis: bahagian atas panel antara 1.75 m hingga 1.85 m dari aras tanah.
- Panel pada gate post: bahagian atas panel kira-kira 1.5 m dari aras tanah.
- Panel berkumpulan atau premis tertentu: tertakluk pada susun atur dan keperluan pemasangan yang berbeza.
Ukuran perlu dibuat dari aras tanah siap. Jika lantai, pagar atau kawasan hadapan masih dalam pembinaan, aras akhir perlu diambil kira sebelum panel dipasang.
Panel Perlu Mudah Diakses
Ruang di hadapan panel perlu mencukupi dan tidak dihalang oleh pagar, kabinet, tanaman, kenderaan atau binaan tambahan. Pintu atau penutup panel juga perlu boleh dibuka dengan mudah.
Lokasi yang mudah diakses membantu melancarkan:
- Pemasangan meter oleh TNB
- Pemeriksaan sambungan bekalan
- Bacaan atau penggantian meter
- Kerja penyelenggaraan pada masa akan datang
📲 Panel meter belum disediakan? WhatsApp kami untuk mendapatkan perkhidmatan.
Perlindungan Panel Meter
Meter dan aksesori berkaitan perlu ditempatkan di kawasan yang bersih, kering serta tidak terdedah secara terus kepada hujan, cahaya matahari, getaran atau kerosakan mekanikal.
Jika panel dipasang di luar bangunan, perlindungan yang sesuai perlu disediakan. Kotak meter hendaklah kukuh, mempunyai pengudaraan dan melindungi pemasangan daripada cuaca tanpa menghalang akses kepada meter.
Jenis papan, panel dan susunan aksesori perlu disesuaikan dengan jenis bekalan sama ada 1 fasa atau 3 fasa. Main switch dan aksesori pengguna pula tidak dipasang pada papan meter yang sama dengan meter serta cut-out TNB.
Wiring Dari Panel Meter ke DB Box
Selain kedudukan panel, kabel dari panel meter ke DB box perlu disediakan mengikut kapasiti bekalan dan laluan yang sesuai. Saiz kabel tidak boleh ditentukan berdasarkan anggaran semata-mata.
Antara perkara yang perlu diperiksa ialah:
- Jenis bekalan 1 fasa atau 3 fasa
- Kapasiti dan beban elektrik premis
- Laluan kabel dari panel ke DB box
- Kedudukan main switch dan DB box
- Earthing bagi pemasangan elektrik
- Perlindungan kabel pada bahagian luar bangunan
Untuk memahami keseluruhan proses, rujuk panduan cara memohon bekalan elektrik TNB.
Adakah Hook Diperlukan?
Hook atau bracket mungkin diperlukan apabila bekalan masuk menggunakan sambungan overhead. Fungsinya adalah untuk menyediakan tempat sokongan bagi laluan kabel servis menuju ke panel meter.
Walau bagaimanapun, hook tidak semestinya diperlukan untuk semua pemasangan. Keperluannya bergantung pada kedudukan tiang, punca bekalan, laluan kabel, bentuk bangunan dan kaedah sambungan yang ditentukan untuk tapak tersebut.
Kedudukan hook tidak sepatutnya dipasang berdasarkan andaian. Pemeriksaan tapak perlu dibuat terlebih dahulu supaya laluan kabel tidak tergantung terlalu rendah, melintasi kawasan yang tidak sesuai atau mengganggu bahagian bangunan.
Persediaan Sebelum Permohonan Meter
Sebelum permohonan diteruskan, kontraktor elektrik boleh menyemak perkara berikut:
- Lokasi dan ketinggian panel meter
- Akses ke bahagian hadapan panel
- Jenis panel bagi bekalan 1 fasa atau 3 fasa
- Keadaan papan meter dan ruang pemasangan
- Laluan kabel dari panel ke DB box
- Kedudukan punca bekalan elektrik
- Keperluan hook untuk sambungan overhead jika berkaitan
- Wiring, main switch, DB box dan earthing
Persediaan yang betul membantu mengurangkan perubahan kerja selepas permohonan dihantar. Keperluan akhir masih tertakluk pada keadaan tapak, jenis bekalan dan semakan berkaitan.
Soalan Lazim
Berapa tinggi panel meter TNB pada dinding rumah?
Bahagian atas panel meter pada dinding premis biasanya perlu berada antara 1.75 m hingga 1.85 m dari aras tanah siap.
Adakah panel meter mesti menghadap jalan?
Tidak semestinya menghadap jalan secara langsung. Panel perlu menghadap pintu masuk utama atau berada di lokasi hadapan yang mudah diakses oleh petugas TNB. Bagi gate post, akses meter dibuat dari bahagian hadapan.
Boleh pasang main switch pada papan meter yang sama?
Main switch dan aksesori pengguna tidak sepatutnya dipasang pada papan yang digunakan untuk meter, cut-out dan aksesori TNB.
Adakah semua rumah memerlukan hook?
Tidak. Hook biasanya berkaitan dengan sambungan overhead dan hanya diperlukan apabila sesuai dengan punca bekalan, laluan kabel serta keadaan tapak.
Perlukan Persediaan Panel Meter TNB?
Lokasi panel, laluan kabel dan pemasangan elektrik perlu disediakan mengikut keadaan rumah atau premis sebelum meter dipasang.
