MCB, RCCB dan RCBO merupakan antara alat perlindungan elektrik yang digunakan dalam distribution board atau DB box.
Walaupun kelihatan hampir sama, setiap peranti mempunyai fungsi perlindungan yang berbeza. Memahami perbezaan MCB, RCCB dan RCBO membantu pengguna mengetahui bagaimana sesuatu litar dilindungi daripada beban berlebihan, litar pintas dan kebocoran arus.
Nota: Pemilihan jenis, rating dan susunan alat perlindungan perlu berdasarkan reka bentuk litar dan keperluan pemasangan elektrik. Jangan menukar rating atau alat perlindungan tanpa pemeriksaan yang sesuai.
Apa Itu MCB?

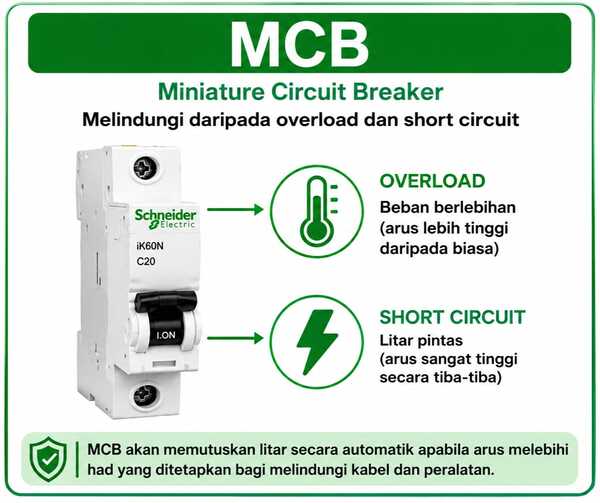

MCB ialah singkatan kepada Miniature Circuit Breaker.
MCB digunakan untuk melindungi sesuatu litar daripada keadaan arus berlebihan seperti:
- Overload – beban berlebihan yang menyebabkan arus melebihi keadaan operasi biasa.
- Short circuit – litar pintas yang boleh menghasilkan arus yang sangat tinggi secara tiba-tiba.
Apabila berlaku keadaan arus berlebihan, MCB boleh memutuskan litar secara automatik untuk membantu melindungi kabel dan peralatan elektrik.
Dalam DB box rumah, biasanya terdapat beberapa MCB untuk melindungi litar yang berlainan seperti lampu, soket dan beban elektrik tertentu.
Apa Itu RCCB?

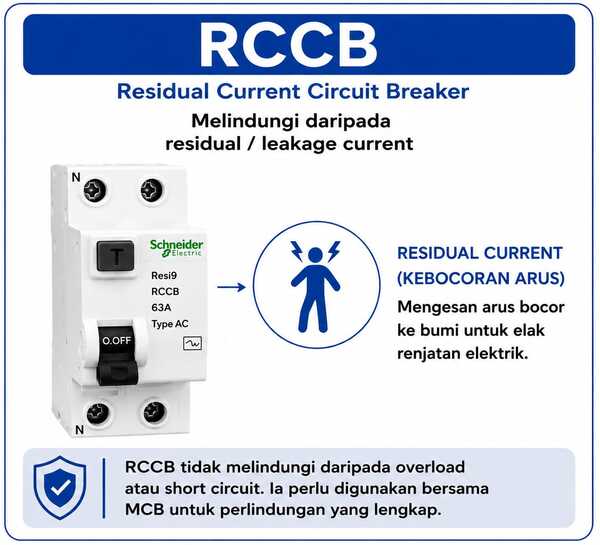

RCCB ialah singkatan kepada Residual Current Circuit Breaker.
Fungsi RCCB berbeza daripada MCB. RCCB digunakan untuk mengesan ketidakseimbangan arus yang menunjukkan terdapat residual current atau kebocoran arus ke bumi.
Apabila residual current melebihi tahap yang ditetapkan, RCCB boleh memutuskan bekalan. Perlindungan arus baki merupakan salah satu langkah penting untuk mengurangkan risiko renjatan elektrik akibat kebocoran arus.
RCCB tidak memberikan perlindungan terhadap overload atau short circuit. Oleh itu, RCCB perlu digunakan bersama perlindungan overcurrent yang sesuai seperti MCB.
Apa Itu RCBO?

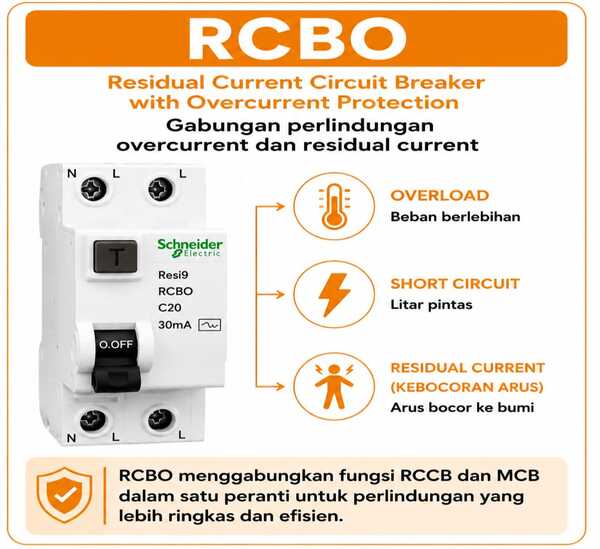

RCBO ialah singkatan kepada Residual Current Circuit Breaker with Overcurrent Protection.
RCBO menggabungkan perlindungan residual current dan overcurrent dalam satu peranti.
Ini bermaksud RCBO boleh memberikan perlindungan terhadap:
- Overload – beban berlebihan.
- Short circuit – litar pintas.
- Residual current – kebocoran arus ke bumi.
Secara ringkas, RCBO menggabungkan fungsi perlindungan yang biasanya diberikan oleh RCCB dan MCB dalam satu peranti.
Perbezaan MCB, RCCB dan RCBO
| Peranti | Fungsi Utama | Overcurrent | Residual Current |
|---|---|---|---|
| MCB | Melindungi litar daripada overload dan short circuit | Ya | Tidak |
| RCCB | Mengesan residual atau leakage current | Tidak | Ya |
| RCBO | Menggabungkan perlindungan overcurrent dan residual current | Ya | Ya |
Kenapa DB Box Menggunakan Alat Perlindungan Berbeza?
Setiap litar elektrik boleh mempunyai fungsi, saiz kabel, jenis beban dan keperluan perlindungan yang berbeza.
Sebab itu reka bentuk DB box bukan sekadar memasang circuit breaker dengan rating yang paling tinggi. Alat perlindungan perlu dipilih supaya sesuai dengan litar dan pemasangan yang hendak dilindungi.
Antara perkara yang perlu dipertimbangkan termasuk:
- Saiz dan jenis kabel
- Arus reka bentuk litar
- Jenis dan jumlah beban elektrik
- Keperluan perlindungan residual current
- Susunan perlindungan dalam DB box
MCB, RCCB atau RCBO – Mana Yang Sesuai?
Tiada satu jenis alat perlindungan yang sesuai untuk semua keadaan kerana MCB, RCCB dan RCBO mempunyai fungsi yang berbeza.
MCB memberikan perlindungan overcurrent, RCCB memberikan perlindungan residual current, manakala RCBO menggabungkan kedua-dua fungsi tersebut dalam satu peranti.
Pemilihan peranti yang sesuai perlu mengambil kira reka bentuk litar, jenis beban, saiz kabel dan keperluan perlindungan pemasangan elektrik.
Jangan Tukar Rating MCB Sesuka Hati
Jika MCB kerap trip, jangan terus menggantikannya dengan MCB yang mempunyai rating ampere lebih tinggi tanpa mengetahui puncanya.
Rating circuit breaker berkait dengan reka bentuk litar, kapasiti kabel dan beban yang digunakan. Menggunakan rating yang tidak sesuai boleh menyebabkan kabel tidak mendapat perlindungan yang sepatutnya.
Jika masalah utama anda ialah bekalan elektrik kerap terputus atau circuit breaker sering trip, rujuk panduan kenapa elektrik rumah selalu trip.
Bila DB Box Perlu Diperiksa?
DB box patut diperiksa jika terdapat tanda seperti circuit breaker kerap trip, kesan panas atau terbakar, komponen rosak, sambungan longgar atau keadaan DB yang tidak lagi sesuai dengan keperluan beban semasa.
Pemeriksaan membantu mengenal pasti sama ada masalah berpunca daripada litar, beban, alat perlindungan atau keadaan DB itu sendiri.
Jika DB memerlukan kerja penggantian atau penambahbaikan, rujuk perkhidmatan upgrade DB box.
FAQ
Apakah perbezaan utama antara MCB dan RCCB?
MCB memberikan perlindungan terhadap overcurrent seperti overload dan short circuit, manakala RCCB mengesan residual atau leakage current. Kedua-duanya mempunyai fungsi perlindungan yang berbeza.
Adakah RCBO sama dengan MCB?
Tidak. RCBO mempunyai perlindungan overcurrent seperti MCB tetapi turut mempunyai perlindungan residual current dalam peranti yang sama.
Adakah RCCB melindungi daripada short circuit?
Tidak. RCCB digunakan untuk perlindungan residual current dan perlu digunakan bersama perlindungan overcurrent yang sesuai.
Boleh ke tukar MCB kepada rating lebih besar jika selalu trip?
Rating MCB tidak sepatutnya dinaikkan tanpa pemeriksaan litar terlebih dahulu. Rating perlindungan perlu sesuai dengan kabel, beban dan reka bentuk pemasangan elektrik.
