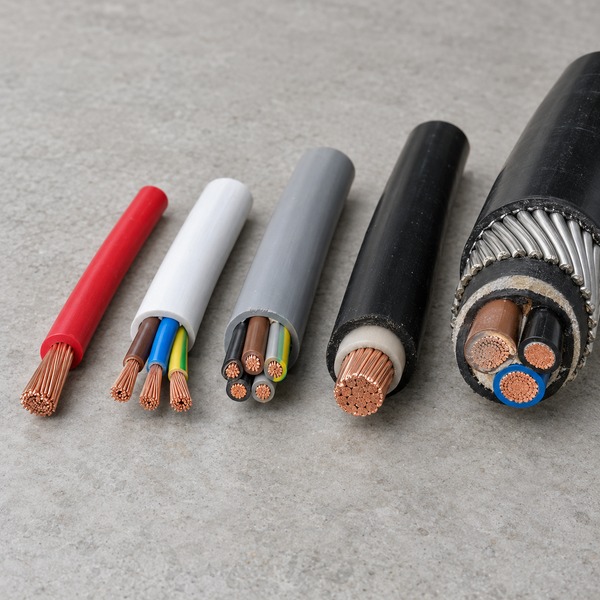

Kabel elektrik dihasilkan dalam beberapa jenis pembinaan, bahan konduktor dan penebat. Setiap jenis mempunyai ciri serta kegunaan yang berbeza mengikut reka bentuk litar, keadaan pemasangan dan persekitaran tempat kabel digunakan.
Istilah seperti PVC, XLPE, flexible, multicore dan armoured tidak semestinya merujuk kepada kategori yang berasingan sepenuhnya. Sebagai contoh, kabel armoured boleh menggunakan penebat XLPE dan mempunyai beberapa teras di dalam satu sarung.
📲 Perlukan servis wiring elektrik? WhatsApp kami untuk bantuan.
Kenapa Jenis Kabel Elektrik Berbeza?
Kabel perlu membawa arus elektrik dengan selamat sambil mengekalkan keadaan penebat dan sambungan yang sesuai. Pembinaannya boleh berbeza berdasarkan voltan, arus, suhu, persekitaran, perlindungan mekanikal dan cara pemasangan.
Antara ciri yang membezakan sesuatu kabel ialah:
- Bahan konduktor
- Bilangan teras
- Jenis penebat
- Fleksibiliti konduktor
- Lapisan perlindungan mekanikal
- Kadaran voltan
- Kesesuaian untuk persekitaran pemasangan
Jenis kabel dan saiz konduktor perlu ditentukan berdasarkan reka bentuk litar. Diameter luar atau ketebalan penebat sahaja tidak menunjukkan kapasiti sebenar sesuatu kabel.
Kabel PVC Single-Core
Kabel PVC single-core mempunyai satu konduktor yang dilindungi dengan penebat PVC. Kabel jenis ini biasa digunakan dalam pemasangan elektrik tetap apabila dipasang melalui conduit, trunking atau ruang pendawaian yang sesuai.
Istilah single-core bermaksud kabel tersebut mempunyai satu teras berpenebat. Ia tidak bermaksud hanya satu kabel diperlukan untuk melengkapkan sesuatu litar.
Kesesuaiannya bergantung pada saiz konduktor, kadaran voltan, keadaan pemasangan dan spesifikasi produk. Pemilihan kabel tidak sepatutnya dibuat berdasarkan warna penebat sahaja.
Kabel Multicore
Kabel multicore mempunyai dua atau lebih konduktor berpenebat yang ditempatkan dalam satu sarung luar. Bilangan teras bergantung pada fungsi kabel dan sistem yang menggunakannya.
Kabel multicore boleh mempunyai:
- Konduktor solid atau berlembar
- Penebat PVC atau bahan penebat lain
- Dua, tiga atau lebih teras
- Lapisan perlindungan tambahan bagi kegunaan tertentu
Istilah multicore hanya menerangkan bilangan teras dalam satu kabel. Ia tidak menentukan secara automatik jenis penebat, kapasiti arus atau tempat kabel tersebut boleh digunakan.
Flexible Cable
Flexible cable menggunakan konduktor yang terdiri daripada banyak lembar halus. Pembinaan ini membolehkan kabel dilenturkan dengan lebih mudah berbanding konduktor solid.
Ia biasa digunakan pada peralatan elektrik, sambungan mudah alih atau bahagian yang memerlukan pergerakan. Namun, flexible cable tidak semestinya boleh digunakan sebagai pengganti terus kepada kabel pemasangan tetap.
Jenis sarung, saiz konduktor, suhu operasi dan kegunaan yang dinyatakan oleh pengeluar masih perlu diperiksa sebelum kabel digunakan.
Kabel XLPE
XLPE ialah singkatan bagi cross-linked polyethylene. Istilah ini merujuk kepada bahan penebat yang digunakan pada kabel, bukan bahan konduktor di dalamnya.
Penebat XLPE digunakan pada pelbagai pembinaan kabel dan boleh memberikan ciri suhu serta penebatan tertentu mengikut spesifikasi produk. Kabel XLPE boleh mempunyai satu atau beberapa teras dan boleh dibina dengan atau tanpa lapisan armoured.
Oleh itu, label XLPE sahaja tidak mencukupi untuk menentukan kesesuaian kabel. Helaian data pengeluar masih perlu dirujuk.
Armoured Cable
Armoured cable mempunyai lapisan perlindungan mekanikal tambahan di sekeliling bahagian dalaman kabel. Lapisan ini membantu melindungi kabel daripada kerosakan fizikal bagi pemasangan yang memerlukan perlindungan lebih tinggi.
Kabel jenis ini boleh digunakan pada laluan luar, bawah tanah atau kawasan tertentu apabila reka bentuk pemasangan memerlukannya. Kaedah laluan, penamatan, pembumian dan aksesori kabel perlu disesuaikan dengan jenis armoured cable yang digunakan.
Kerja penamatan tidak sepatutnya dilakukan hanya berdasarkan rupa kabel kerana jenis armour, gland dan pembinaan kabel boleh berbeza.
Kabel Flame-Retardant dan Fire-Resistant
Flame-retardant dan fire-resistant tidak membawa maksud yang sama.
- Flame-retardant merujuk kepada ciri yang membantu mengehadkan penyebaran api pada bahan kabel dalam keadaan ujian tertentu.
- Fire-resistant merujuk kepada kabel yang direka untuk mengekalkan fungsi litar bagi tempoh dan keadaan kebakaran tertentu mengikut spesifikasinya.
Pemilihan kabel untuk sistem keselamatan atau litar penting perlu dibuat berdasarkan keperluan reka bentuk dan standard yang berkaitan. Label pemasaran sahaja tidak mencukupi untuk mengesahkan prestasinya.
📲 Mahu buat wiring baru atau rewiring? WhatsApp kami untuk mendapatkan servis.

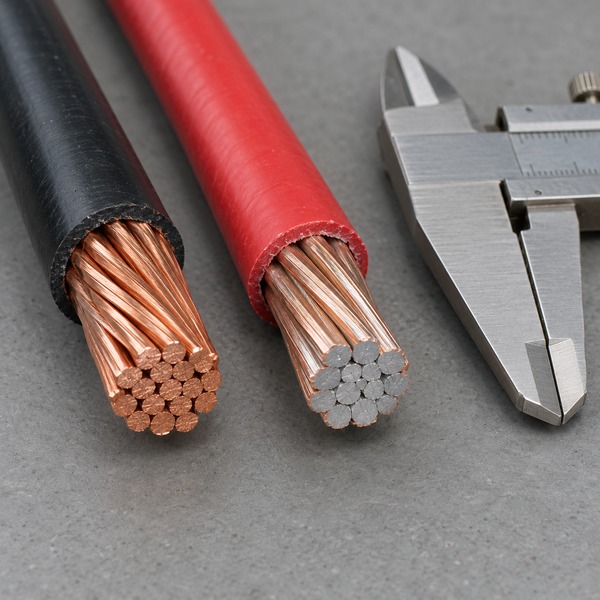

Kabel Tembaga dan CCA
Kabel tembaga menggunakan tembaga sebagai bahan konduktor. CCA pula ialah singkatan bagi Copper Clad Aluminium, iaitu konduktor aluminium yang mempunyai lapisan tembaga pada bahagian luarnya.
Pada luas keratan rentas yang sama, CCA secara umumnya mempunyai kekonduksian lebih rendah dan rintangan lebih tinggi berbanding tembaga. Oleh itu, saiz CCA tidak boleh disamakan terus dengan saiz konduktor tembaga tanpa merujuk spesifikasi dan reka bentuk litar.
Warna pada permukaan konduktor juga tidak mencukupi untuk mengesahkan bahawa keseluruhan konduktor diperbuat daripada tembaga. Maklumat pengeluar, spesifikasi produk dan kelulusan berkaitan perlu diperiksa.
Cara Membaca Maklumat pada Kabel
Maklumat tertentu biasanya dicetak atau ditandakan pada sarung dan penebat kabel. Maklumat tersebut membantu mengenal pasti spesifikasi asas sesuatu produk.
Antara perkara yang perlu diperiksa ialah:
- Nama atau tanda pengeluar
- Saiz konduktor
- Bilangan teras
- Jenis penebat atau sarung
- Kadaran voltan
- Piawaian produk
- Tanda kelulusan atau pensijilan
Jangan memilih kabel berdasarkan harga, warna atau ketebalan luar sahaja. Dua kabel yang kelihatan hampir sama boleh mempunyai saiz konduktor, bahan dan spesifikasi yang berbeza.
Kelulusan ST dan Tanda SIRIM
Suruhanjaya Tenaga menyatakan bahawa kabel bersaiz 0.5 mm² hingga 35 mm² merupakan antara kelengkapan elektrik yang dikawal selia. Kabel untuk pendawaian rumah perlu mempunyai saiz yang bersesuaian, mendapat kelulusan Suruhanjaya Tenaga dan mempunyai tanda pensijilan SIRIM sebelum digunakan oleh kontraktor.
Maklumat berkaitan kelulusan kabel boleh dirujuk melalui laman rasmi Suruhanjaya Tenaga.
Tanda atau cetakan pada kabel juga perlu dapat dikenal pasti dengan jelas. Elakkan menggunakan kabel yang asal, spesifikasi atau kelulusannya tidak dapat disahkan.
Pemilihan Kabel untuk Wiring Elektrik
Jenis kabel merupakan salah satu bahagian dalam reka bentuk litar. Saiz konduktor dan kesesuaiannya turut dipengaruhi oleh:
- Arus beban
- Panjang laluan kabel
- Kejatuhan voltan
- Kaedah pemasangan
- Suhu persekitaran
- Pengumpulan kabel dalam conduit atau trunking
- Jenis perlindungan litar
Untuk pemasangan baru, pemilihan kabel perlu dibuat bersama perancangan litar dan point elektrik. Maklumat lanjut boleh dirujuk dalam panduan asas wiring rumah.
Kami menyediakan servis wiring elektrik untuk rumah, kedai dan pejabat termasuk pemasangan baru, renovation serta penambahan point elektrik.
Jika kabel lama rosak, penebatnya merekah atau spesifikasinya tidak lagi sesuai dengan penggunaan semasa, pemeriksaan boleh dibuat sebelum rewiring elektrik dipertimbangkan.
Soalan Lazim Jenis Kabel Elektrik
Apakah kabel yang biasa digunakan untuk pemasangan elektrik?
Jenis kabel bergantung pada litar dan kaedah pemasangan. Kabel PVC single-core biasa digunakan dalam pemasangan tetap, manakala jenis lain digunakan mengikut keperluan pemasangan dan persekitaran.
Adakah flexible cable boleh digunakan untuk semua wiring?
Tidak. Flexible cable direka untuk kegunaan tertentu dan tidak semestinya boleh menggantikan kabel pemasangan tetap. Spesifikasi pengeluar dan reka bentuk litar perlu dirujuk.
Apakah perbezaan kabel tembaga dengan CCA?
Kabel tembaga menggunakan konduktor tembaga, manakala CCA menggunakan aluminium bersalut tembaga. Kedua-duanya mempunyai ciri kekonduksian dan rintangan yang berbeza.
Adakah kabel yang lebih tebal sentiasa mempunyai kapasiti lebih tinggi?
Tidak semestinya. Ketebalan luar boleh dipengaruhi oleh jenis dan ketebalan penebat. Saiz sebenar konduktor serta spesifikasi kabel perlu diperiksa.
Gunakan Kabel Mengikut Spesifikasi Pemasangan
Setiap jenis kabel dibina untuk kegunaan dan keadaan pemasangan tertentu. Istilah PVC, XLPE, flexible, multicore atau armoured menerangkan bahagian pembinaan yang berbeza dan tidak sepatutnya digunakan untuk menentukan kesesuaian kabel secara bersendirian.
Pemilihan kabel perlu dibuat bersama pengiraan beban, perlindungan litar, keadaan laluan dan keperluan pemasangan. Kabel yang mempunyai spesifikasi jelas serta kelulusan berkaitan membantu menghasilkan sistem wiring yang lebih teratur dan sesuai digunakan.
