Main switch elektrik atau suis utama ialah komponen yang digunakan untuk menghidupkan, mematikan dan mengasingkan bekalan elektrik bagi keseluruhan sesuatu pemasangan.
Ia biasanya berada pada bahagian awal sistem agihan elektrik sebelum bekalan diteruskan kepada peranti perlindungan dan litar akhir.
Main switch mempunyai fungsi yang berbeza daripada MCB, RCCB atau RCBO. Fungsi utamanya ialah sebagai suis pengasingan utama bagi keseluruhan pemasangan elektrik.

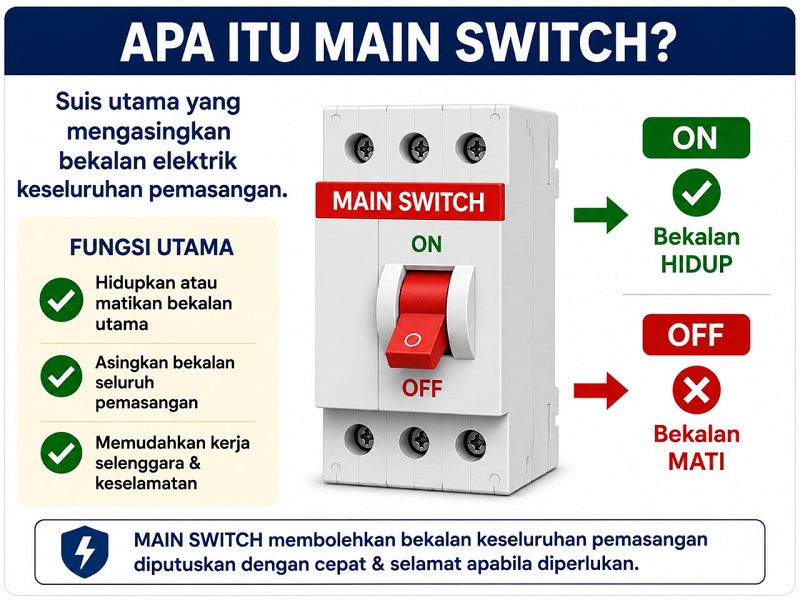

Apa Itu Main Switch Elektrik?
Main switch atau suis utama ialah suis yang membolehkan bekalan elektrik kepada keseluruhan pemasangan dihidupkan atau diputuskan.
Apabila main switch berada pada kedudukan OFF, bekalan pada bahagian selepas suis tersebut boleh diasingkan daripada sumber bekalan utama mengikut konfigurasi pemasangan.
Fungsi Utama Main Switch
Main switch mempunyai beberapa fungsi asas dalam sistem elektrik.
- Menghidupkan atau mematikan bekalan utama
- Mengasingkan bekalan kepada keseluruhan pemasangan
- Memudahkan kerja pemeriksaan dan penyelenggaraan apabila pengasingan diperlukan
- Membolehkan bekalan diputuskan dengan cepat apabila keadaan memerlukan
Main switch merupakan sebahagian daripada susunan keselamatan dan pengasingan sistem elektrik, tetapi ia tidak semestinya menyediakan fungsi perlindungan yang sama seperti circuit breaker atau residual current device.

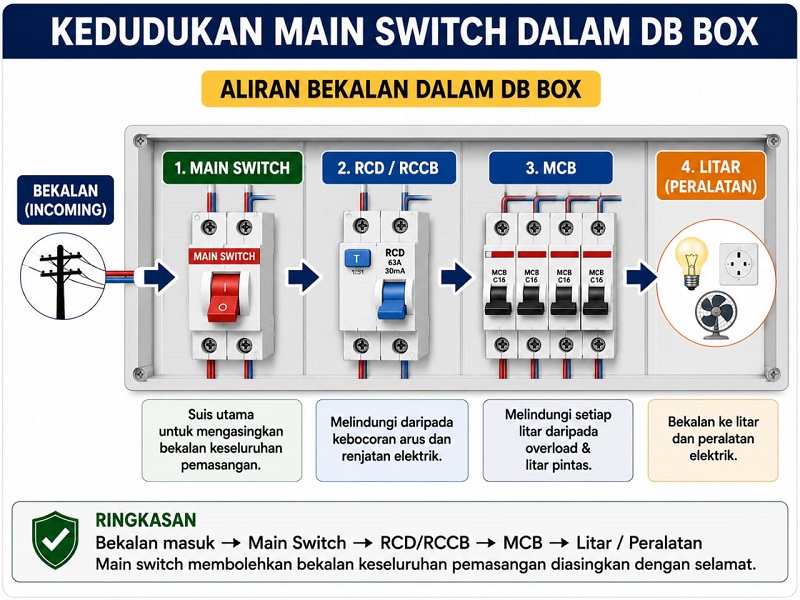

Kedudukan Main Switch Dalam DB Box
Dalam sesuatu distribution board atau DB box, main switch biasanya berada pada bahagian awal aliran bekalan sebelum peranti perlindungan dan litar akhir.
Secara ringkas, aliran bekalan boleh digambarkan seperti:
Bekalan masuk → Main Switch → RCD/RCCB → MCB → Litar dan peralatan
Susunan sebenar boleh berbeza bergantung kepada reka bentuk pemasangan, jenis bekalan dan sistem perlindungan yang digunakan.
Main Switch vs MCB
Main switch dan MCB mempunyai fungsi yang berbeza.
Main switch digunakan terutamanya untuk menghidupkan, mematikan atau mengasingkan bekalan utama kepada pemasangan.
MCB pula digunakan untuk melindungi sesuatu litar daripada keadaan overcurrent seperti overload dan short circuit.
Oleh itu, main switch tidak sepatutnya dianggap sebagai pengganti kepada MCB.
Main Switch vs RCCB
Main switch juga berbeza daripada RCCB.
RCCB digunakan untuk mengesan residual atau leakage current dan boleh memutuskan bekalan apabila keadaan tertentu berlaku.
Main switch pula digunakan untuk pengasingan bekalan secara manual dan tidak mempunyai fungsi residual current protection seperti RCCB.
Untuk memahami fungsi MCB, RCCB dan RCBO dengan lebih jelas, rujuk panduan perbezaan MCB, RCCB dan RCBO.
Main Switch vs MCCB
MCCB atau Moulded Case Circuit Breaker ialah peranti perlindungan dan switching yang biasanya digunakan untuk aplikasi dengan kapasiti arus dan keperluan perlindungan tertentu.
Walaupun MCCB boleh digunakan sebagai alat switching dalam sesuatu reka bentuk, istilah main switch merujuk kepada fungsi pengasingan utama dalam sistem, manakala MCCB ialah jenis circuit breaker dengan ciri perlindungan tertentu.
Jenis peranti yang digunakan sebagai main switch bergantung kepada reka bentuk dan keperluan pemasangan elektrik.
Adakah Main Switch Memberi Perlindungan Overload?
Tidak semestinya.
Main switch yang berfungsi sebagai isolator atau switch disconnector digunakan untuk switching dan pengasingan, bukan semestinya untuk perlindungan overload atau short circuit.
Perlindungan overcurrent biasanya diberikan oleh peranti seperti MCB, MCCB atau circuit breaker lain yang sesuai dengan reka bentuk sistem.
Adakah Main Switch Sama Dengan Circuit Breaker?
Tidak semestinya.
Sesetengah pemasangan menggunakan peranti yang mempunyai fungsi switching dan perlindungan dalam satu unit, manakala pemasangan lain menggunakan main switch dan circuit breaker sebagai peranti berasingan.
Sebab itu fungsi sesuatu peranti perlu dikenal pasti berdasarkan jenis, rating dan reka bentuk sistem, bukan berdasarkan kedudukannya sahaja dalam DB box.
Main Switch Untuk Bekalan 1 Fasa dan 3 Fasa
Jenis main switch juga bergantung kepada sistem bekalan elektrik yang digunakan.
Dalam pemasangan 1 fasa dan 3 fasa, bilangan pole, rating arus dan konfigurasi main switch perlu sesuai dengan reka bentuk serta bekalan pemasangan.
Main switch tidak sepatutnya dipilih hanya berdasarkan saiz fizikal atau rating yang lebih tinggi. Pemilihan perlu mengambil kira keseluruhan reka bentuk sistem elektrik.
Bila Main Switch Perlu Diperiksa?
Main switch patut diperiksa jika terdapat keadaan seperti:
- Suis sukar dihidupkan atau dimatikan
- Terdapat kesan panas atau terbakar
- Sambungan kelihatan longgar atau rosak
- Main switch menghasilkan bunyi atau keadaan luar biasa
- DB box sedang menjalani kerja pemeriksaan atau upgrade
Pemeriksaan membantu menentukan sama ada masalah berpunca daripada main switch, sambungan kabel, beban atau komponen lain dalam DB box.
Jangan Tukar Main Switch Berdasarkan Rating Sahaja
Rating main switch perlu sesuai dengan sistem bekalan, kabel dan reka bentuk keseluruhan pemasangan elektrik.
Menggantikan main switch kepada rating yang lebih besar tanpa menilai sistem lain tidak semestinya meningkatkan keselamatan atau kapasiti pemasangan.
Jika DB box memerlukan kerja penggantian atau penambahbaikan, rujuk perkhidmatan upgrade DB box.
FAQ
Apakah fungsi utama main switch?
Main switch digunakan untuk menghidupkan, mematikan dan mengasingkan bekalan elektrik kepada keseluruhan pemasangan.
Adakah main switch sama dengan MCB?
Tidak. Main switch digunakan terutamanya untuk switching dan pengasingan bekalan, manakala MCB digunakan untuk perlindungan overload dan short circuit pada litar.
Adakah main switch melindungi daripada kebocoran arus?
Tidak semestinya. Perlindungan residual atau leakage current biasanya diberikan oleh peranti seperti RCCB atau RCBO yang sesuai.
Boleh ke tukar main switch kepada ampere lebih besar?
Rating main switch tidak sepatutnya dinaikkan tanpa menilai kapasiti kabel, sistem bekalan dan reka bentuk pemasangan elektrik terlebih dahulu.
Perlukan Pemeriksaan DB Box?
Jika keadaan main switch atau DB box di rumah, kedai, pejabat atau premis tidak diketahui, pemeriksaan boleh membantu mengenal pasti keadaan sistem sebelum sebarang komponen diganti atau dinaik taraf.
