Rating MCB seperti 6A, 10A, 16A, 20A, 32A dan 40A menunjukkan nilai arus nominal sesuatu Miniature Circuit Breaker.
Angka tersebut bukan sekadar saiz atau tahap “kekuatan” MCB. Rating perlu sesuai dengan reka bentuk litar, kapasiti kabel, jenis beban dan sistem perlindungan yang digunakan.
MCB yang terlalu kecil boleh menyebabkan litar kerap trip, manakala rating yang terlalu besar pula boleh menyebabkan kabel tidak mendapat perlindungan overcurrent yang sepatutnya.

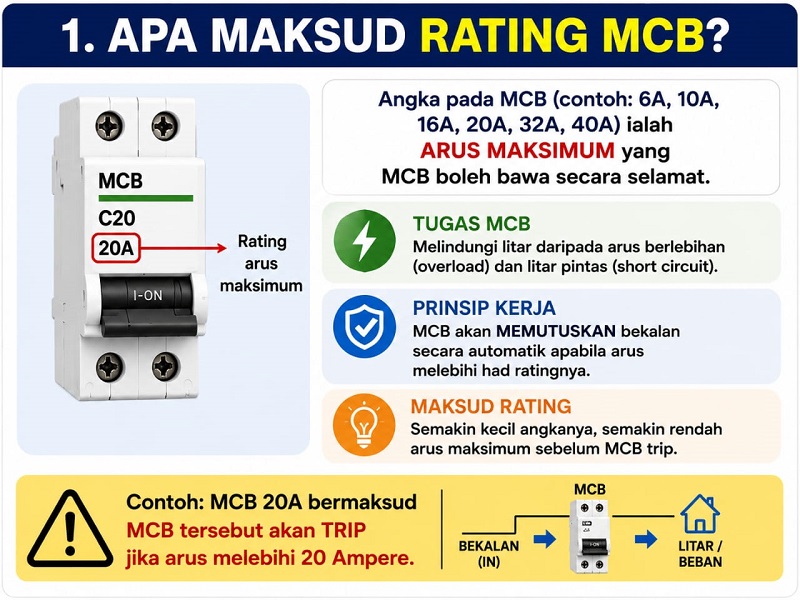

Apa Maksud Rating MCB?
MCB ialah singkatan kepada Miniature Circuit Breaker. Rating seperti 6A, 10A, 16A atau 20A merujuk kepada nilai arus nominal peranti tersebut.
Secara asas, MCB direka untuk membawa arus normal sesuatu litar dan bertindak apabila berlaku keadaan overcurrent seperti overload atau short circuit mengikut ciri operasinya.
Contohnya, label C20 pada sesuatu MCB menunjukkan rating arus nominal 20A bersama ciri trip jenis C. Namun, ini tidak bermaksud MCB akan terus trip tepat pada 20A dalam semua keadaan kerana operasi sebenar bergantung kepada lengkung masa-arus peranti.
Fungsi Rating Ampere Pada MCB
Rating ampere membantu menentukan tahap arus yang sesuai untuk sesuatu circuit breaker berdasarkan reka bentuk litar.
Antara perkara yang berkait dengan rating MCB ialah:
- Arus reka bentuk litar
- Kapasiti membawa arus kabel
- Jenis dan ciri beban elektrik
- Kaedah pemasangan kabel
- Keperluan koordinasi dengan alat perlindungan lain
Oleh itu, rating MCB tidak sepatutnya dipilih berdasarkan jenis peralatan sahaja.

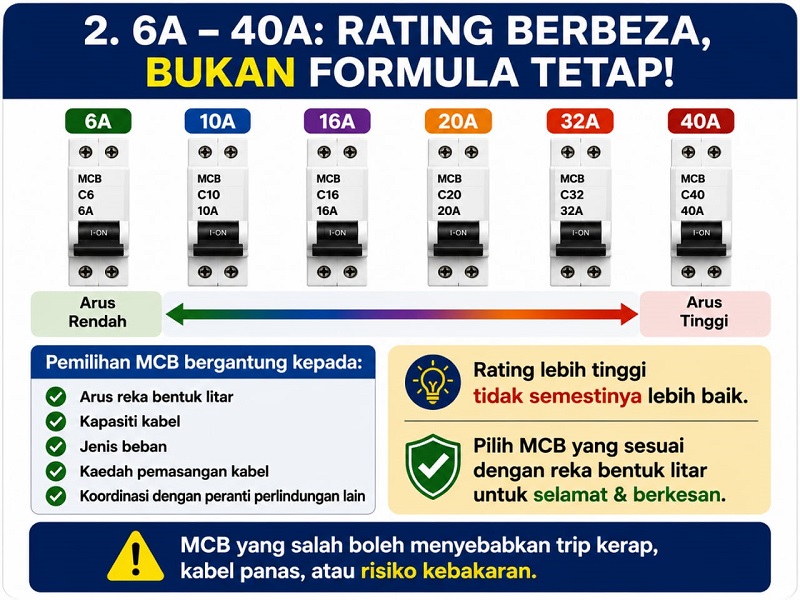

MCB 6A, 10A, 16A, 20A, 32A dan 40A
MCB tersedia dalam pelbagai rating arus. Antara rating yang biasa ditemui termasuk:
- 6A
- 10A
- 16A
- 20A
- 32A
- 40A
Perbezaan nombor ini menunjukkan rating arus yang berbeza, tetapi tidak bermaksud rating yang lebih tinggi sentiasa lebih baik.
Rating yang sesuai perlu ditentukan berdasarkan litar yang hendak dilindungi.
Adakah Rating MCB Lebih Tinggi Lebih Baik?
Tidak.
MCB dengan rating lebih tinggi membenarkan arus yang lebih besar sebelum perlindungan overcurrent bertindak mengikut ciri peranti.
Jika rating terlalu tinggi berbanding kapasiti kabel atau reka bentuk litar, kabel boleh membawa arus berlebihan tanpa mendapat perlindungan yang sepatutnya.
Sebab itu menaikkan rating MCB bukan penyelesaian automatik apabila circuit breaker kerap trip.
Kenapa MCB Kerap Trip?
MCB boleh trip apabila berlaku keadaan seperti overload, short circuit atau masalah lain pada litar.
Jika MCB kerap trip, punca sebenar perlu dikenal pasti sebelum sebarang perubahan rating dibuat.
Jangan terus menukar MCB kepada rating ampere lebih tinggi kerana tindakan itu boleh mengubah tahap perlindungan litar.
Jika masalah utama anda ialah circuit breaker yang sering trip, rujuk panduan kenapa elektrik rumah selalu trip.
Rating MCB dan Saiz Kabel
Rating MCB mempunyai hubungan rapat dengan kapasiti kabel yang digunakan dalam sesuatu litar.
Kabel mempunyai keupayaan membawa arus yang dipengaruhi oleh beberapa faktor seperti:
- Saiz konduktor
- Jenis kabel
- Kaedah pemasangan
- Suhu persekitaran
- Pengumpulan kabel
- Keadaan pemasangan sebenar
MCB perlu dipilih supaya memberikan perlindungan overcurrent yang sesuai kepada kabel dan litar.
Rating MCB dan Jenis Beban
Jenis beban juga mempengaruhi reka bentuk perlindungan sesuatu litar.
Sesetengah beban mempunyai arus permulaan atau ciri operasi yang berbeza daripada beban biasa. Oleh itu, pemilihan circuit breaker tidak boleh dibuat hanya berdasarkan penggunaan kuasa peralatan atau ampere yang tertera pada peralatan tersebut.
Reka bentuk litar perlu mengambil kira keseluruhan karakteristik beban dan sistem.
Apa Maksud Huruf C Pada MCB C20?
Selain rating ampere, sesetengah MCB mempunyai huruf seperti B, C atau D sebelum nombor rating.
Contohnya:
- B16
- C20
- C32
Huruf tersebut berkaitan dengan karakteristik trip magnetik MCB dan bukan menunjukkan rating ampere.
Jadi pada label C20:
- C = karakteristik trip
- 20 = rating arus nominal 20A
Jangan Pilih Rating MCB Berdasarkan Peralatan Sahaja
Tidak tepat untuk menggunakan satu formula tetap seperti “lampu mesti 6A” atau “soket mesti 20A” untuk semua pemasangan.
Walaupun terdapat reka bentuk dan amalan biasa bagi jenis litar tertentu, rating akhir perlu sesuai dengan kabel, beban, kaedah pemasangan dan keperluan perlindungan sebenar.
Inilah sebabnya rating MCB perlu dianggap sebagai sebahagian daripada reka bentuk litar, bukan pilihan berasingan.
Adakah MCB Sama Dengan RCCB atau RCBO?
Tidak.
MCB digunakan untuk perlindungan terhadap overcurrent seperti overload dan short circuit, manakala RCCB memberi perlindungan residual current.
RCBO pula menggabungkan perlindungan overcurrent dan residual current dalam satu peranti.
Untuk memahami fungsi ketiga-tiga peranti ini, rujuk panduan perbezaan MCB, RCCB dan RCBO.
Bila Rating MCB Perlu Diperiksa?
Rating dan keadaan MCB patut diperiksa jika:
- MCB kerap trip tanpa punca yang jelas
- Kerja wiring atau ubah suai telah dilakukan
- Beban baru ditambah pada litar
- Kabel atau circuit breaker menunjukkan tanda panas
- Rating MCB tidak sepadan dengan reka bentuk litar yang diketahui
Pemeriksaan membantu memastikan perlindungan litar masih sesuai dengan keadaan pemasangan semasa.
FAQ
Apa maksud MCB 20A?
MCB 20A mempunyai rating arus nominal 20 ampere. Operasi trip sebenar bergantung kepada karakteristik masa-arus dan jenis MCB tersebut.
Adakah MCB 32A lebih baik daripada MCB 20A?
Tidak semestinya. Rating yang lebih tinggi hanya sesuai jika reka bentuk litar, kapasiti kabel dan beban memang memerlukan rating tersebut.
Boleh ke tukar MCB 20A kepada 32A?
Tidak sepatutnya dilakukan tanpa pemeriksaan litar. Kapasiti kabel, beban dan reka bentuk perlindungan perlu dinilai terlebih dahulu.
Apa beza C20 dan C32?
Kedua-duanya mempunyai karakteristik trip jenis C, tetapi C20 mempunyai rating nominal 20A manakala C32 mempunyai rating nominal 32A.
