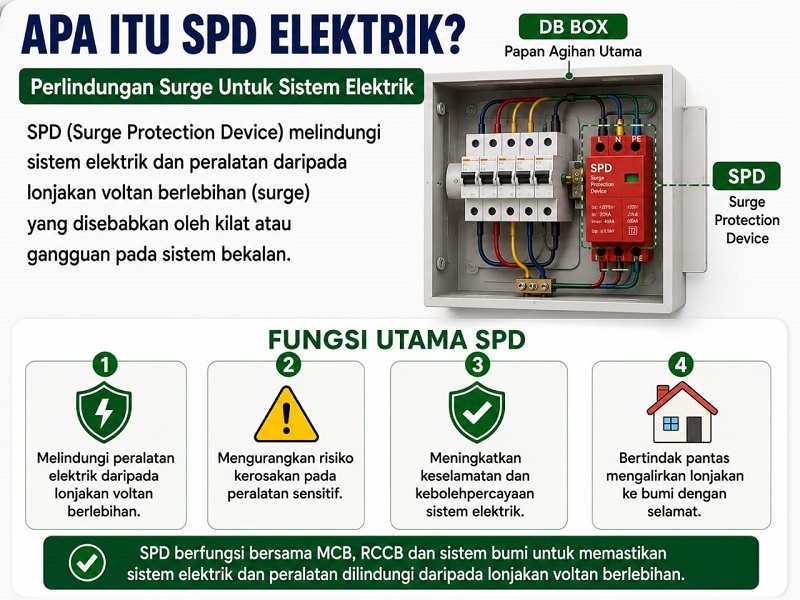

SPD elektrik atau Surge Protection Device ialah peranti perlindungan yang digunakan untuk membantu melindungi sistem elektrik dan peralatan daripada lonjakan voltan sementara atau surge.
Lonjakan voltan boleh berlaku akibat kilat, gangguan pada sistem bekalan atau perubahan mendadak dalam rangkaian elektrik. Walaupun surge biasanya berlaku dalam tempoh yang sangat singkat, voltan yang tinggi boleh memberi kesan kepada peralatan elektronik dan pemasangan elektrik.
SPD tidak menggantikan MCB, RCCB, RCBO atau sistem earthing. Setiap peranti mempunyai fungsi perlindungan yang berbeza dan bekerja sebagai sebahagian daripada keseluruhan sistem perlindungan elektrik.
Apa Itu SPD Elektrik?
SPD ialah singkatan kepada Surge Protection Device.
Fungsi utamanya adalah membantu menghadkan voltan sementara yang terlalu tinggi dan mengalihkan arus surge melalui laluan perlindungan yang sesuai supaya kesannya terhadap sistem elektrik dapat dikurangkan.
Apa Itu Electrical Surge?
Electrical surge ialah peningkatan voltan sementara yang berlaku dalam tempoh yang sangat singkat.
Surge boleh berpunca daripada beberapa keadaan seperti:
- Kilat atau kesan tidak langsung daripada kejadian kilat
- Gangguan pada rangkaian bekalan elektrik
- Switching beban elektrik tertentu
- Perubahan mendadak dalam sistem elektrik
Peralatan elektronik moden seperti komputer, televisyen, sistem kawalan, router, peralatan pejabat dan peralatan elektronik lain boleh menjadi lebih sensitif kepada lonjakan voltan berbanding beban elektrik biasa.
Fungsi Utama SPD
SPD membantu menghadkan kesan lonjakan voltan sebelum ia memberi kesan yang lebih besar kepada sistem atau peralatan yang dilindungi.
Antara fungsi utamanya ialah:
- Membantu melindungi peralatan elektrik dan elektronik daripada surge
- Mengurangkan risiko kerosakan akibat lonjakan voltan sementara
- Membantu meningkatkan kebolehpercayaan sistem elektrik
- Mengalihkan sebahagian arus surge melalui laluan perlindungan yang berkaitan
Keberkesanan perlindungan SPD bergantung kepada pemilihan jenis peranti, sistem pembumian, lokasi pemasangan dan reka bentuk keseluruhan perlindungan elektrik.
Bagaimana SPD Berfungsi?
Dalam keadaan voltan normal, SPD tidak sepatutnya mengganggu operasi biasa sistem elektrik.
Apabila berlaku lonjakan voltan yang melebihi tahap perlindungan tertentu, SPD bertindak dengan menyediakan laluan untuk mengalihkan arus surge dan membantu mengehadkan voltan yang sampai kepada peralatan atau sistem yang dilindungi.
Selepas surge berakhir, SPD kembali kepada keadaan operasi normal jika peranti masih berada dalam keadaan yang baik.

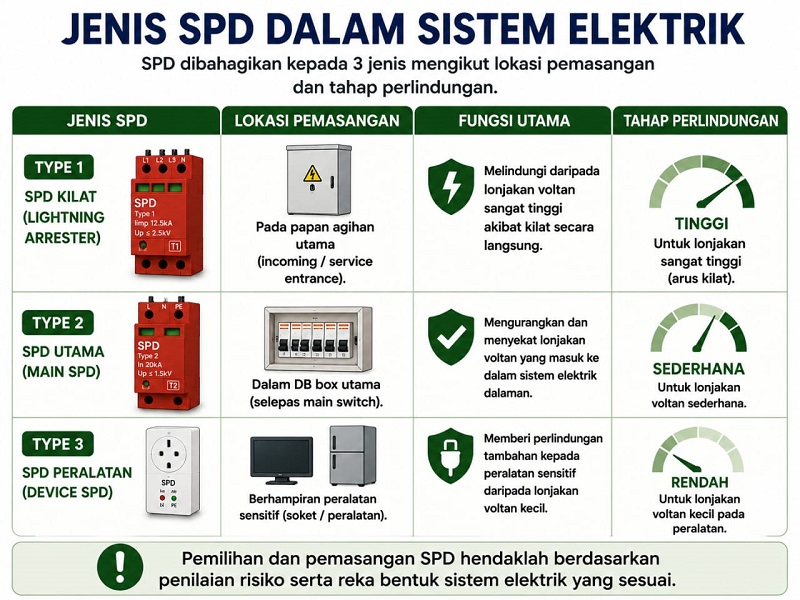

Jenis SPD Dalam Sistem Elektrik
SPD boleh dibahagikan kepada beberapa jenis berdasarkan lokasi pemasangan dan tahap perlindungan yang diperlukan.
Type 1 SPD
Type 1 SPD digunakan pada bahagian awal sistem elektrik dan direka untuk menangani surge berimpak tinggi, termasuk keadaan yang berkaitan dengan arus kilat.
Ia biasanya digunakan sebagai sebahagian daripada perlindungan pada bahagian incoming atau main distribution system apabila diperlukan oleh reka bentuk perlindungan.
Type 2 SPD
Type 2 SPD merupakan jenis yang biasa digunakan pada distribution board untuk membantu mengehadkan surge yang masuk ke dalam sistem elektrik dalaman.
Ia boleh digunakan sebagai sebahagian daripada perlindungan utama bagi litar dan peralatan dalam sesuatu pemasangan.
Type 3 SPD
Type 3 SPD digunakan lebih dekat kepada peralatan sensitif untuk memberikan perlindungan tambahan terhadap surge yang masih tinggal selepas tahap perlindungan sebelumnya.
Jenis ini biasanya dianggap sebagai perlindungan tambahan dan bukan pengganti kepada perlindungan SPD pada peringkat upstream apabila ia diperlukan.
SPD vs MCB, RCCB dan RCBO
SPD, MCB, RCCB dan RCBO mempunyai fungsi yang berbeza.
- SPD – membantu melindungi daripada lonjakan voltan sementara
- MCB – melindungi litar daripada overload dan short circuit
- RCCB – mengesan residual atau leakage current
- RCBO – menggabungkan perlindungan overcurrent dan residual current
Untuk penerangan lebih lanjut tentang MCB, RCCB dan RCBO, rujuk panduan perbezaan MCB, RCCB dan RCBO.
Adakah SPD Sama Dengan Earthing?
Tidak. SPD dan sistem earthing bukan perkara yang sama.
SPD ialah peranti yang membantu mengehadkan dan mengalihkan surge, manakala sistem earthing menyediakan sambungan dan laluan pembumian yang berkaitan dalam pemasangan elektrik.
Keberkesanan SPD boleh berkait rapat dengan keadaan sistem earthing dan konfigurasi perlindungan keseluruhan.
Untuk memahami fungsi sistem pembumian dengan lebih jelas, rujuk panduan earthing elektrik.
Adakah SPD Sama Dengan Lightning Protection System?
Tidak. SPD bukan pengganti kepada sistem perlindungan kilat pada bangunan.
Sistem perlindungan kilat dan SPD mempunyai fungsi yang berkaitan tetapi berbeza. Lightning protection system digunakan untuk mengurus kesan kilat pada struktur dan laluan arus kilat, manakala SPD membantu melindungi sistem elektrik dan peralatan daripada lonjakan voltan yang masuk melalui sistem elektrik.
Adakah Semua Premis Perlu SPD?
Keperluan SPD tidak semestinya sama untuk setiap bangunan atau pemasangan elektrik.
Pemilihan dan keperluan pemasangan SPD bergantung kepada beberapa faktor seperti:
- Jenis dan nilai peralatan yang digunakan
- Tahap sensitiviti peralatan elektronik
- Risiko gangguan surge dan kilat
- Jenis sistem bekalan elektrik
- Keadaan sistem earthing
- Reka bentuk dan penilaian risiko pemasangan
Oleh itu, SPD tidak sepatutnya dipasang berdasarkan anggapan bahawa satu jenis atau konfigurasi sesuai untuk semua rumah atau premis.
Di Mana SPD Dipasang?
Lokasi pemasangan SPD bergantung kepada jenis SPD dan reka bentuk sistem perlindungan.
SPD boleh ditempatkan pada bahagian incoming, distribution board atau lebih dekat kepada peralatan tertentu, bergantung kepada tahap perlindungan yang hendak dicapai.
Panjang sambungan, susunan kabel, sistem bumi dan koordinasi antara SPD juga boleh mempengaruhi keberkesanan perlindungan surge.
Bila SPD Perlu Diperiksa?
Sesetengah SPD mempunyai penunjuk status untuk menunjukkan keadaan modul perlindungan.
Pemeriksaan mungkin diperlukan jika:
- Penunjuk status SPD menunjukkan keadaan tidak normal
- SPD pernah terdedah kepada kejadian surge atau kilat yang kuat
- Terdapat tanda kerosakan fizikal atau panas berlebihan
- Sistem elektrik sedang diperiksa atau dinaik taraf
- Keadaan dan usia SPD tidak diketahui
SPD yang telah rosak atau mencapai keadaan tertentu mungkin tidak lagi memberikan tahap perlindungan yang sepatutnya.
FAQ
Apakah fungsi utama SPD?
SPD membantu mengehadkan lonjakan voltan sementara dan mengurangkan kesan surge terhadap sistem elektrik serta peralatan yang dilindungi.
Adakah SPD boleh mengelakkan semua kerosakan akibat kilat?
Tidak. SPD merupakan sebahagian daripada sistem perlindungan dan tidak boleh menjamin semua kerosakan akibat kilat dapat dielakkan. Tahap perlindungan bergantung kepada reka bentuk keseluruhan sistem.
Adakah SPD menggantikan MCB atau RCCB?
Tidak. SPD, MCB dan RCCB mempunyai fungsi perlindungan yang berbeza dan tidak sepatutnya dianggap sebagai pengganti antara satu sama lain.
Adakah SPD perlu disambungkan kepada sistem earthing?
Konfigurasi pemasangan SPD perlu mengikut reka bentuk sistem dan keperluan perlindungan yang berkaitan. Sistem earthing yang sesuai merupakan sebahagian penting daripada keseluruhan perlindungan surge.
