Warna wayar elektrik digunakan untuk mengenal pasti konduktor fasa, neutral dan bumi dalam sesuatu pemasangan. Pengenalan yang jelas membantu kerja pemeriksaan, penyambungan dan penyelenggaraan dilakukan dengan lebih teratur.
Malaysia kini berada dalam tempoh peralihan daripada kod warna lama kepada kod warna baharu berasaskan IEC 60445. Oleh sebab kedua-dua kod mungkin ditemui dalam satu rumah atau premis, fungsi kabel tidak boleh ditentukan berdasarkan warnanya sahaja.
📲 Perlukan servis wiring rumah? WhatsApp kami untuk mendapatkan perkhidmatan.
Apakah Kod Warna Kabel Elektrik?
Kod warna kabel ialah sistem pengenalan bagi membezakan fungsi setiap konduktor. Dalam pemasangan elektrik, warna digunakan untuk membantu mengenal pasti kabel fasa, neutral dan bumi sebelum sambungan atau ujian dilakukan.
Walau bagaimanapun, warna bukan pengganti kepada pemeriksaan menggunakan alat ujian yang sesuai. Pendawaian lama, pengubahsuaian terdahulu atau sambungan yang tidak mengikut amalan betul boleh menyebabkan warna kabel tidak sepadan dengan fungsi sebenar.

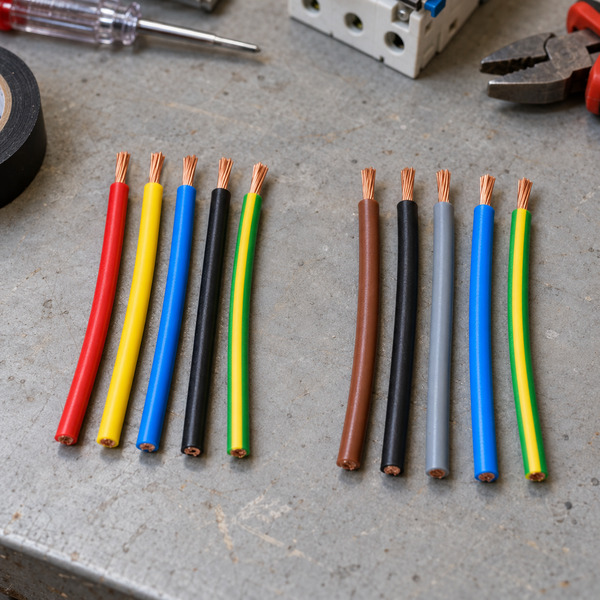

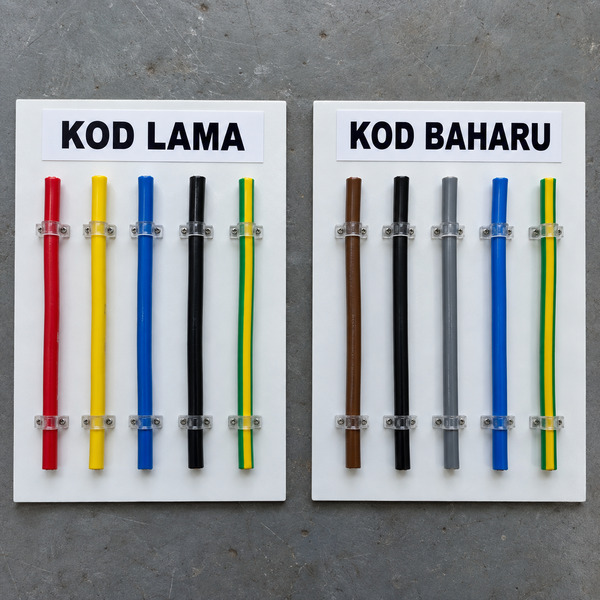

Kod Warna Lama dan Baharu di Malaysia
Arahan Suruhanjaya Tenaga No.11/2026 menetapkan peralihan kepada kod warna kabel baharu yang selaras dengan IEC 60445. Perbandingan asasnya adalah seperti berikut:
| Fungsi konduktor | Kod warna lama | Kod warna baharu |
|---|---|---|
| Fasa | Merah, kuning dan biru | Coklat, hitam dan kelabu |
| Neutral | Hitam | Biru |
| Bumi | Hijau atau hijau-kuning | Hijau atau hijau-kuning |
Maklumat mengenai jenis penebat dan kegunaan kabel boleh dirujuk dalam artikel jenis kabel elektrik.
Warna Kabel untuk Pendawaian Satu Fasa
Bagi pendawaian satu fasa menggunakan kod lama, kabel fasa lazimnya berwarna merah, neutral berwarna hitam dan bumi berwarna hijau atau hijau-kuning.
Di bawah kod baharu, fasa menggunakan warna coklat, neutral menggunakan warna biru manakala bumi kekal hijau atau hijau-kuning. Perubahan yang paling perlu diberi perhatian ialah warna hitam kerana ia boleh menjadi neutral dalam pemasangan lama tetapi menjadi salah satu warna fasa dalam kod baharu.
Warna Kabel untuk Pendawaian Tiga Fasa
Dalam kod lama, tiga fasa dikenal pasti menggunakan merah, kuning dan biru, manakala neutral menggunakan hitam. Kod baharu menggantikannya dengan coklat, hitam dan kelabu untuk konduktor fasa serta biru untuk neutral.
- L1: merah bagi kod lama dan coklat bagi kod baharu.
- L2: kuning bagi kod lama dan hitam bagi kod baharu.
- L3: biru bagi kod lama dan kelabu bagi kod baharu.
- Neutral: hitam bagi kod lama dan biru bagi kod baharu.
- Bumi: hijau atau hijau-kuning bagi kedua-dua kod.
Susunan, penandaan dan pengesahan fasa tetap perlu dilakukan dengan kaedah pengujian yang sesuai. Warna semata-mata tidak mengesahkan bahawa sesuatu sambungan telah dibuat dengan betul.
Bila Kod Warna Baharu Digunakan?
Berdasarkan Arahan Suruhanjaya Tenaga No.11/2026, pelaksanaan dibuat melalui tempoh peralihan berikut:
- Mulai 1 Januari 2026, kod warna lama atau baharu boleh digunakan bagi pendawaian baharu, penambahan pendawaian dan kerja pengubahsuaian.
- Mulai 1 Januari 2029, kerja pendawaian elektrik yang tertakluk pada arahan tersebut hendaklah menggunakan kod warna baharu.
Peralihan ini tidak bermaksud setiap rumah lama perlu menukar keseluruhan pendawaian hanya kerana menggunakan warna lama. Keadaan kabel, keselamatan pemasangan dan skop kerja sebenar perlu diperiksa terlebih dahulu sebelum keputusan rewiring elektrik dibuat.
Kenapa Wayar Hitam Perlu Diberi Perhatian?
Dalam kod lama, hitam digunakan sebagai neutral. Dalam kod baharu untuk sistem tiga fasa, hitam digunakan sebagai salah satu konduktor fasa. Oleh itu, membuat andaian bahawa setiap wayar hitam ialah neutral boleh mendatangkan bahaya.
Situasi ini mungkin berlaku apabila litar baharu ditambah pada rumah yang masih mempunyai pendawaian lama. Pendawai perlu mengenal pasti fungsi setiap konduktor melalui pemeriksaan, penandaan dan ujian sebelum membuat sambungan.
Jika Kod Warna Lama dan Baharu Bercampur
Arahan ST menetapkan bahawa pemasangan yang mempunyai campuran kedua-dua kod perlu dikenal pasti dengan jelas. Antara perkara yang perlu diberi perhatian ialah:
- kabel kod warna baharu pada pendawaian sedia ada perlu dilabel dengan sesuai dan tahan lasak;
- tanda amaran perlu dipasang pada DB box atau papan suis utama;
- sambungan yang mencampurkan dua kod perlu memaparkan perkataan “AWAS” dengan jelas;
- lukisan litar dan carta sambungan perlu dikemas kini selepas kerja naik taraf.
Pemasangan label membantu pendawai yang melakukan pemeriksaan atau penyelenggaraan pada masa akan datang mengetahui bahawa dua sistem warna digunakan dalam pepasangan yang sama.
📲 Pendawaian lama dan baharu bercampur? WhatsApp kami untuk bantuan wiring.
Warna Kord Peralatan dan Pendawaian Tetap
Kord fleksibel pada peralatan elektrik lazimnya menggunakan coklat untuk hidup, biru untuk neutral dan hijau-kuning untuk bumi. Warna ini mungkin berbeza daripada pendawaian tetap lama di dalam rumah yang masih menggunakan merah, hitam dan hijau.
Perbezaan tersebut sering ditemui ketika memasang lampu, kipas atau peralatan baharu pada titik lama. Penyambungan tidak patut dibuat dengan hanya memadankan warna tanpa mengenal pasti fungsi konduktor sebenar.
Adakah Warna Kabel Menentukan Keadaan Wiring?
Tidak. Warna kabel hanya membantu pengenalan dan tidak menentukan keadaan penebat, kapasiti kabel atau keselamatan keseluruhan litar. Kabel yang kelihatan normal masih boleh mempunyai sambungan longgar, penebat rosak atau saiz yang tidak sesuai dengan beban.
Pemeriksaan perlu mengambil kira keadaan kabel, perlindungan litar, sambungan pada aksesori, pembumian dan keputusan ujian. Bagi perancangan pemasangan baharu, penerangan asas boleh dirujuk pada halaman cara wiring rumah.
Apa yang Perlu Dilakukan oleh Pemilik Rumah?
Pemilik rumah tidak perlu membuka DB box atau menguji kabel hidup sendiri. Jika terdapat pendawaian lama, penambahan litar atau warna kabel yang bercampur, maklumkan keadaan tersebut kepada kontraktor sebelum kerja dimulakan.
Pastikan litar dilabel, perubahan direkodkan dan kerja dilakukan oleh pihak yang sesuai. Jika rumah sedang dibina atau diubah suai, perancangan awal melalui servis wiring elektrik membantu laluan kabel, pembahagian litar dan akses penyelenggaraan disusun dengan lebih baik.
Soalan Lazim Kod Warna Kabel Elektrik
Apakah warna wayar live untuk wiring satu fasa?
Dalam kod lama, fasa biasanya merah. Dalam kod baharu, fasa satu fasa menggunakan coklat. Fungsi sebenar tetap perlu disahkan melalui pemeriksaan dan ujian.
Wayar hitam ialah live atau neutral?
Ia bergantung pada kod yang digunakan. Hitam ialah neutral dalam kod lama tetapi boleh menjadi fasa dalam kod baharu tiga fasa. Jangan mengenal pasti fungsi kabel berdasarkan warna sahaja.
Adakah wiring lama perlu ditukar kerana warnanya berbeza?
Tidak semestinya. Penggunaan warna lama sahaja bukan bukti bahawa pendawaian telah rosak. Keadaan penebat, sambungan, kapasiti dan keselamatan keseluruhan pemasangan perlu diperiksa.
Apakah warna kabel bumi?
Kabel bumi menggunakan hijau atau hijau-kuning. Kod ini dikekalkan dalam peralihan kepada sistem warna baharu.
Kenali Warna, Elakkan Andaian pada Pendawaian
Kod warna membantu mengenal pasti fungsi kabel, tetapi ia tidak boleh dijadikan satu-satunya kaedah untuk menentukan konduktor. Perubahan kepada kod baharu menjadikan pemeriksaan, ujian dan pelabelan lebih penting, terutama apabila wiring lama dan baharu berada dalam pemasangan yang sama.
Perancangan yang teratur serta rekod litar yang jelas memudahkan penyelenggaraan dan mengurangkan risiko kesilapan semasa kerja elektrik dilakukan pada masa akan datang.
