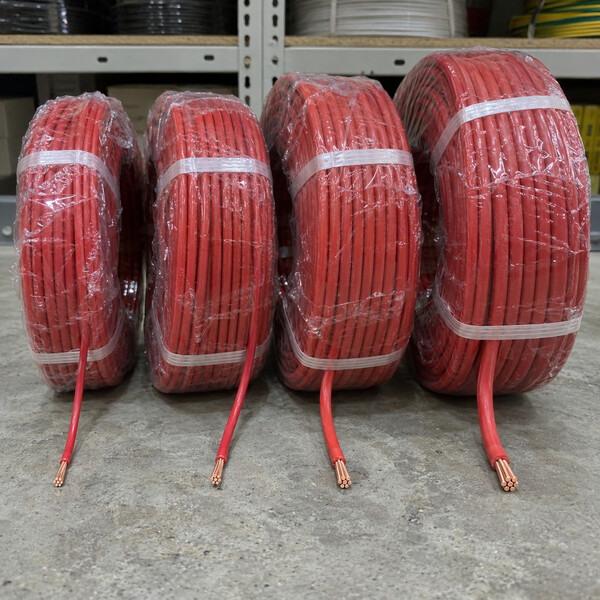

Saiz kabel elektrik rumah perlu dipilih mengikut jenis litar, beban elektrik dan keadaan pemasangan.

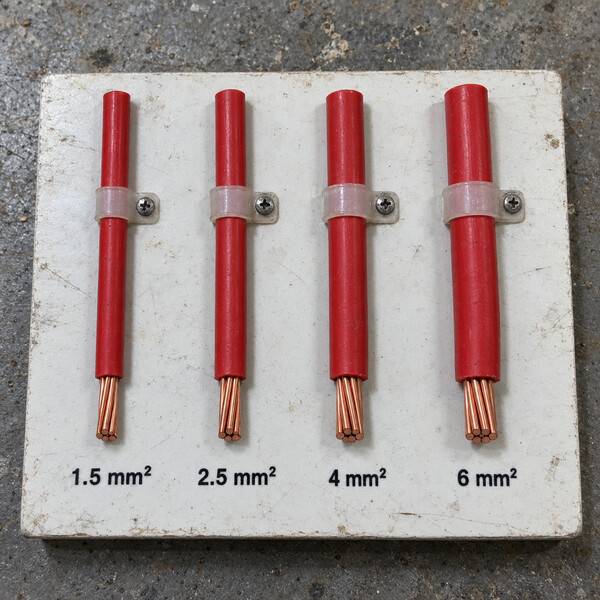

Kabel 1.5mm², 2.5mm², 4mm² dan 6mm² mempunyai kegunaan yang berbeza. Menggunakan kabel yang lebih besar tidak semestinya menjadi pilihan paling tepat jika reka bentuk litar, alat perlindungan dan kaedah pemasangannya tidak sesuai.
Artikel ini menerangkan kegunaan umum setiap saiz kabel serta faktor yang perlu diperiksa sebelum sesuatu litar elektrik dipasang.
📲 Nak buat wiring baru atau tambah point elektrik? WhatsApp kami untuk mendapatkan servis.
Apa Maksud Saiz Kabel Elektrik?
Saiz kabel seperti 1.5mm² atau 2.5mm² merujuk kepada luas keratan rentas konduktor, bukannya diameter keseluruhan kabel bersama penebat.
Secara umum, konduktor dengan luas keratan rentas yang lebih besar boleh membawa arus yang lebih tinggi. Namun, kemampuan sebenar kabel turut dipengaruhi oleh jenis kabel, bahan konduktor, kaedah pemasangan, suhu dan beberapa faktor lain.
Saiz yang tercetak pada kabel juga perlu dibezakan daripada kod warna kabel elektrik. Saiz menunjukkan luas keratan rentas konduktor, manakala warna digunakan untuk mengenal pasti fungsi sesuatu konduktor.
Kegunaan Kabel 1.5mm²
Kabel 1.5mm² biasanya digunakan untuk litar yang mempunyai keperluan arus lebih rendah, bergantung pada reka bentuk dan kaedah pemasangan.
Antara kegunaan lazimnya ialah:
- Point lampu
- Litar lampu
- Point kipas
- Litar kawalan tertentu
Walaupun kabel ini biasa digunakan untuk lampu dan kipas, kesesuaiannya masih perlu dinilai berdasarkan jumlah point, panjang litar dan alat perlindungan yang digunakan.
Kegunaan Kabel 2.5mm²
Kabel 2.5mm² lazim digunakan untuk litar yang memerlukan kapasiti lebih tinggi berbanding litar lampu.
Antara penggunaan yang biasa ialah:
- Litar soket 13A
- Point elektrik tertentu
- Litar khas bagi peralatan yang sesuai dengan reka bentuknya
Penggunaan kabel 2.5mm² tidak bermaksud ia sesuai untuk semua soket atau peralatan elektrik. Bilangan point, jenis litar, beban dan panjang kabel perlu diperiksa sebelum saiz akhir ditentukan.
Kegunaan Kabel 4mm²
Kabel 4mm² boleh digunakan untuk litar khas yang mempunyai keperluan arus lebih tinggi, tertakluk pada pengiraan dan spesifikasi peralatan.
Ia mungkin dipertimbangkan untuk:
- Aircond berkapasiti tertentu
- Water heater tertentu
- Peralatan dapur berkuasa tinggi
- Litar khas dari DB box
Saiz kabel bagi aircond atau water heater tidak boleh ditentukan berdasarkan nama peralatan sahaja. Kapasiti peralatan, arus operasi, panjang laluan dan arahan pengeluar turut perlu diperiksa.
📲 Tidak pasti saiz kabel yang sesuai? WhatsApp kami untuk servis wiring elektrik.
Kegunaan Kabel 6mm²
Kabel 6mm² biasanya dipertimbangkan untuk beban yang lebih tinggi atau litar khas yang memerlukan kapasiti kabel lebih besar.
Penggunaannya boleh melibatkan:
- Peralatan elektrik berkuasa tinggi
- Litar khas dengan keperluan arus lebih besar
- Laluan kabel yang memerlukan pertimbangan susut voltan
- Sistem tertentu berdasarkan pengiraan reka bentuk
Namun, kabel 6mm² bukan pilihan automatik untuk semua peralatan berkuasa tinggi. Saiz MCB, jenis perlindungan, terminal peralatan dan keseluruhan reka bentuk litar perlu sesuai.
Faktor Pemilihan Saiz Kabel Elektrik
Pemilihan kabel tidak sepatutnya dibuat menggunakan anggaran berdasarkan kuasa peralatan sahaja. Beberapa faktor perlu dinilai secara bersama.
1. Arus Beban
Arus yang diperlukan oleh sesuatu peralatan atau litar perlu dikenal pasti. Kabel mesti mempunyai keupayaan membawa arus yang sesuai dengan penggunaan tersebut.
2. Panjang Laluan Kabel
Laluan kabel yang panjang boleh meningkatkan susut voltan. Keadaan ini perlu dinilai supaya voltan yang sampai kepada peralatan masih berada pada tahap yang sesuai.
3. Kaedah Pemasangan
Kabel yang dipasang dalam conduit, trunking, dinding, siling atau secara berkumpulan boleh mempunyai keadaan pelesapan haba yang berbeza.
4. Suhu dan Pengumpulan Kabel
Suhu persekitaran dan jumlah kabel yang dipasang bersama boleh mempengaruhi keupayaan kabel membawa arus dengan selamat.
5. Jenis Kabel dan Konduktor
Setiap jenis kabel elektrik mempunyai pembinaan, bahan penebat dan kegunaan yang berbeza. Spesifikasi kabel perlu sesuai dengan lokasi dan kaedah pemasangan.
6. Perlindungan Litar
Rating MCB atau alat perlindungan perlu diselaraskan dengan kapasiti kabel dan arus reka bentuk litar. MCB tidak sepatutnya dinaikkan semata-mata untuk mengelakkan litar daripada kerap trip.
Kenapa Saiz Kabel Tidak Boleh Dipilih Berdasarkan Peralatan Sahaja?
Dua unit peralatan yang kelihatan sama mungkin mempunyai kapasiti dan keperluan elektrik yang berbeza.
Sebagai contoh, dua unit aircond boleh memerlukan arus yang berbeza berdasarkan kapasiti, teknologi dan spesifikasi pengeluar. Panjang laluan wiring bagi kedua-dua pemasangan juga mungkin tidak sama.
Oleh itu, anggapan bahawa semua aircond menggunakan kabel 2.5mm² atau semua water heater mesti menggunakan kabel 4mm² tidak sesuai dijadikan ketetapan umum.
Hubungan Saiz Kabel dengan MCB
MCB digunakan untuk melindungi litar daripada keadaan arus berlebihan dan litar pintas. Rating MCB perlu dipilih supaya perlindungannya sesuai dengan kabel dan beban pada litar tersebut.
Jika rating MCB terlalu tinggi berbanding kemampuan kabel, kabel mungkin tidak mendapat perlindungan yang sepatutnya. Jika MCB kerap trip, puncanya perlu diperiksa dan bukan terus menggantikannya dengan rating lebih besar.
Saiz kabel, rating MCB, jenis beban dan kaedah pemasangan perlu dinilai sebagai satu sistem.
Tanda Kabel atau Litar Perlu Diperiksa
Pemeriksaan wiring disarankan jika terdapat keadaan seperti:
- Kabel, suis atau soket menjadi panas
- Bau hangit berhampiran point elektrik
- MCB kerap trip apabila peralatan digunakan
- Penebat kabel berubah warna atau rosak
- Peralatan berkuasa tinggi berkongsi litar yang sama
- Saiz dan keadaan kabel sedia ada tidak dapat dikenal pasti
Keadaan ini tidak semestinya berpunca daripada saiz kabel sahaja. Sambungan longgar, peralatan rosak, beban berlebihan atau alat perlindungan yang tidak sesuai juga boleh menghasilkan tanda yang hampir sama.
FAQ Saiz Kabel Elektrik Rumah
Apakah saiz kabel yang biasa digunakan untuk lampu?
Kabel 1.5mm² lazim digunakan untuk litar lampu, tetapi kesesuaian sebenar bergantung pada reka bentuk, jumlah point, panjang litar dan kaedah pemasangan.
Apakah saiz kabel yang biasa digunakan untuk soket 13A?
Kabel 2.5mm² lazim digunakan untuk litar soket 13A. Namun, jenis litar, jumlah soket, beban dan perlindungan MCB perlu dinilai sebelum pemasangan dibuat.
Adakah kabel lebih besar sentiasa lebih selamat?
Tidak semestinya. Kabel perlu sesuai dengan terminal peralatan, kaedah pemasangan, alat perlindungan dan keseluruhan reka bentuk litar. Menggunakan kabel besar sahaja tidak membetulkan reka bentuk yang tidak sesuai.
Boleh ke tentukan saiz kabel berdasarkan watt peralatan?
Kuasa peralatan merupakan salah satu maklumat yang diperlukan, tetapi bukan satu-satunya faktor. Arus, panjang kabel, susut voltan, suhu, kaedah pemasangan dan perlindungan litar juga perlu dipertimbangkan.
Pastikan Saiz Kabel Sesuai Sebelum Wiring Dibuat
Saiz kabel yang sesuai membantu sesuatu litar menampung beban dan berfungsi bersama alat perlindungan yang betul. Pemeriksaan awal juga dapat mengelakkan pemilihan kabel berdasarkan anggaran semata-mata.
