Single Line Diagram atau SLD merupakan lukisan yang menunjukkan susunan asas sistem elektrik sesebuah premis. Bagi kerja renovasi kedai atau pejabat dalam bangunan komersial, SLD sering diminta oleh pihak management sebelum kontraktor dibenarkan memulakan kerja elektrik.

Lukisan ini membantu pihak management atau perunding bangunan memahami sumber bekalan, pembahagian litar, jumlah beban serta peranti perlindungan yang dicadangkan. Keperluan sebenar mungkin berbeza mengikut bangunan, jenis premis dan skop renovasi.

📲 Perlukan SLD untuk submission management? WhatsApp kami bersama floor plan dan maklumat projek.

Apa Itu Single Line Diagram?

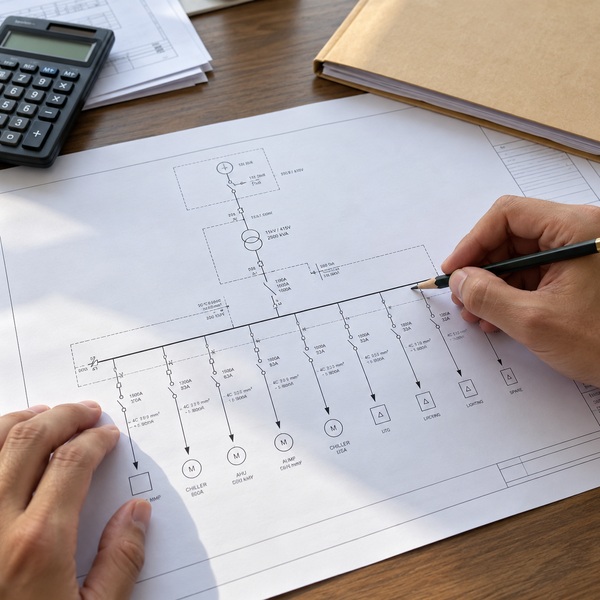

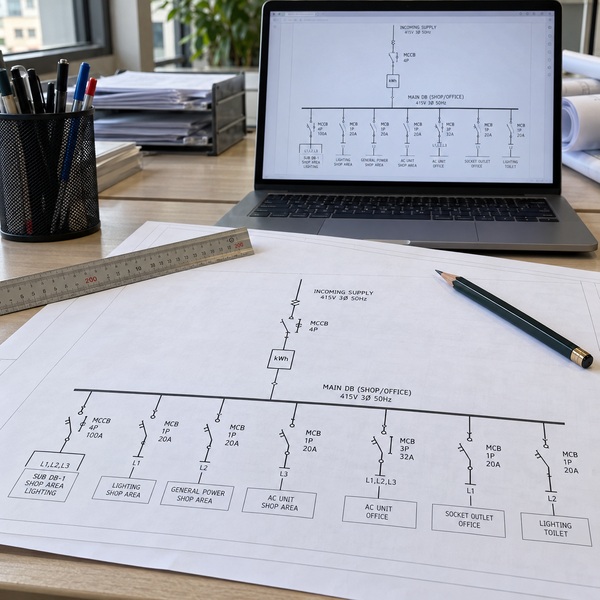

Single Line Diagram ialah gambaran ringkas sistem pengagihan elektrik menggunakan satu garisan dan simbol tertentu. Ia tidak menunjukkan kedudukan fizikal setiap soket atau lampu, tetapi menerangkan bagaimana bekalan elektrik diagihkan daripada punca utama kepada DB box dan litar akhir.

Antara maklumat yang boleh ditunjukkan dalam SLD ialah:

• Jenis bekalan satu fasa atau tiga fasa.
• Rating main switch dan peranti perlindungan.
• Susunan RCCB, MCB atau RCBO.
• Saiz kabel bagi litar yang dicadangkan.
• Pembahagian litar lampu, soket, aircond dan peralatan khas.
• Jumlah beban elektrik berdasarkan senarai peralatan.
• Maklumat sistem pembumian jika diperlukan.

Susunan tersebut memberi gambaran teknikal tentang cara sistem elektrik premis dirancang sebelum kerja pemasangan dijalankan.

Mengapa Management Memerlukan SLD?

Pihak pengurusan bangunan perlu memastikan kerja renovasi yang dicadangkan tidak membebankan sistem elektrik sedia ada atau menjejaskan keselamatan premis lain. Oleh itu, kontraktor mungkin diminta menyerahkan SLD bersama dokumen renovasi sebelum permit kerja dikeluarkan.

SLD membolehkan pihak management menyemak perkara seperti:

• Kapasiti bekalan yang digunakan oleh premis.
• Jumlah beban selepas renovasi.
• Pembahagian litar dalam DB box.
• Rating peranti perlindungan yang dicadangkan.
• Keperluan litar khas untuk peralatan berkuasa tinggi.
• Kesesuaian cadangan dengan syarat bangunan.

Penyerahan SLD tidak bermaksud kelulusan akan diberikan secara automatik. Kelulusan tetap tertakluk pada semakan dan keputusan pihak management atau perunding M&E bangunan.

Perbezaan SLD dengan Floor Plan

SLD dan floor plan ialah dua dokumen yang berbeza. Floor plan menunjukkan bentuk serta susun atur ruang premis, manakala SLD menunjukkan hubungan antara bekalan, DB box, peranti perlindungan dan litar elektrik.

Floor plan biasanya disediakan oleh pemilik projek, kontraktor renovasi atau interior designer. Dokumen tersebut menjadi rujukan untuk mengenal pasti ruang, peralatan dan cadangan point elektrik.

Perkhidmatan penyediaan SLD tidak termasuk penyediaan floor plan. Pelanggan atau kontraktor perlu memberikan floor plan yang lengkap dan jelas sebelum kerja melukis SLD dimulakan.

📲 Hantar floor plan, senarai peralatan dan checklist management untuk semakan skop SLD.

Maklumat yang Diperlukan untuk Menyediakan SLD

Maklumat yang lengkap membantu memastikan SLD dan pengiraan beban disediakan berdasarkan keperluan sebenar projek. Antara dokumen dan maklumat yang biasanya diperlukan ialah:

• Floor plan kedai atau pejabat.
• Jenis bekalan satu fasa atau tiga fasa.
• Rating main switch dan bekalan sedia ada.
• Gambar DB box atau panel elektrik sedia ada.
• Senarai lampu, soket dan point elektrik.
• Senarai aircond serta peralatan berkuasa tinggi.
• Rating watt, ampere atau kilowatt setiap peralatan.
• Cadangan pembahagian litar.
• Checklist atau syarat daripada pihak management.
• Contoh format lukisan jika ditetapkan oleh pengurusan bangunan.

Jumlah beban hanya boleh dikira berdasarkan peralatan dan rating yang diberikan. Sekiranya terdapat perubahan peralatan atau layout selepas SLD disiapkan, lukisan dan pengiraan mungkin perlu dikemas kini.

Bagaimana SLD Disediakan?

Proses bermula dengan semakan floor plan, senarai peralatan dan keperluan management. Maklumat bekalan serta beban yang dicadangkan kemudian digunakan untuk merancang pembahagian litar dan menyediakan lukisan SLD.

1. Pelanggan menghantar floor plan dan maklumat projek.
2. Keperluan management serta skop lukisan disemak.
3. Senarai peralatan dan jumlah beban dikenal pasti.
4. Susunan DB, litar, kabel dan perlindungan dicadangkan.
5. Lukisan Single Line Diagram disediakan.
6. SLD disemak sebelum endorsement PW4 dibuat.
7. Dokumen diberikan kepada pelanggan untuk submission kepada management.

Keperluan lawatan tapak bergantung pada keadaan projek dan kelengkapan maklumat yang diterima. Gambar atau dokumen tambahan mungkin diperlukan untuk mengesahkan jenis bekalan serta kapasiti sistem sedia ada.

Jika pelanggan turut memerlukan kerja pemasangan, skop tersebut perlu dinilai secara berasingan melalui perkhidmatan wiring elektrik.

Skop Endorsement PW4

Endorsement PW4 yang ditawarkan adalah untuk lukisan SLD dalam had kompetensi yang dibenarkan. Bagi penyediaan dan penyerahan lukisan di bawah skop pendawai tiga fasa, projek perlu berada dalam had pepasangan voltan rendah sehingga 60A serta memenuhi keperluan pihak management.

Jika projek melebihi had tersebut atau management mensyaratkan endorsement Professional Engineer, skop berkenaan tidak boleh menggunakan endorsement PW4 sahaja.

Pelanggan juga perlu memahami bahawa endorsement proposed SLD tidak sama dengan memperakukan kerja pemasangan yang telah siap. Ia bukan pengganti kepada penyeliaan, pengujian atau perakuan yang diperlukan selepas kerja elektrik dilaksanakan.

Kerja pemasangan hendaklah dijalankan oleh pihak yang sesuai dan berada di bawah kawalan orang kompeten. Maklumat mengenai pemilihan penyedia kerja boleh dirujuk melalui panduan kontraktor elektrik berdaftar.

Perkara yang Tidak Termasuk dalam Perkhidmatan SLD

Skop penyediaan SLD dan endorsement PW4 tidak merangkumi:

• Penyediaan floor plan atau pelan seni bina.
• Electrical layout plan lengkap.
• M&E shop drawing bagi keseluruhan projek.
• Professional Engineer atau PE endorsement.
• Borang G dan Borang H bagi pemasangan yang tidak diselia dan diuji.
• As-built drawing bagi kerja yang belum diperiksa.
• Jaminan kelulusan daripada pihak management.
• Submission kepada TNB atau pihak berkuasa, kecuali dipersetujui dalam skop berasingan.

Skop sebenar perlu dikenal pasti melalui checklist management kerana setiap bangunan mungkin menetapkan format, dokumen dan kategori endorsement yang berlainan.

Soalan Lazim Tentang Single Line Diagram

Adakah semua kerja renovasi kedai memerlukan SLD?

Tidak semestinya. Keperluannya bergantung pada syarat management, jenis renovasi dan perubahan yang dibuat pada sistem elektrik premis.

Bolehkah SLD disediakan tanpa floor plan?

Floor plan diperlukan sebagai rujukan projek. Pelanggan atau kontraktor perlu menyediakan floor plan kerana perkhidmatan ini tidak merangkumi penyediaan pelan tersebut.

Adakah endorsement PW4 menjamin kelulusan management?

Tidak. Endorsement menunjukkan lukisan telah disediakan atau disemak dalam skop kompetensi berkaitan. Kelulusan tetap bergantung pada pihak management atau perunding bangunan.

Adakah SLD sama dengan Borang G dan Borang H?

Tidak. SLD ialah lukisan sistem elektrik. Borang G berkaitan penyeliaan dan penyiapan kerja, manakala Borang H berkaitan pengujian pepasangan selepas kerja dilaksanakan.

Sediakan Maklumat Projek Sebelum Submission

Floor plan, senarai peralatan dan checklist management perlu disediakan lebih awal supaya SLD dapat dibangunkan berdasarkan skop sebenar. Maklumat yang tidak lengkap boleh menyebabkan pengiraan beban atau susunan litar perlu dipinda semula.

Selain penyediaan SLD, pelanggan boleh melihat perkhidmatan lain melalui halaman servis elektrik mengikut keperluan projek.
